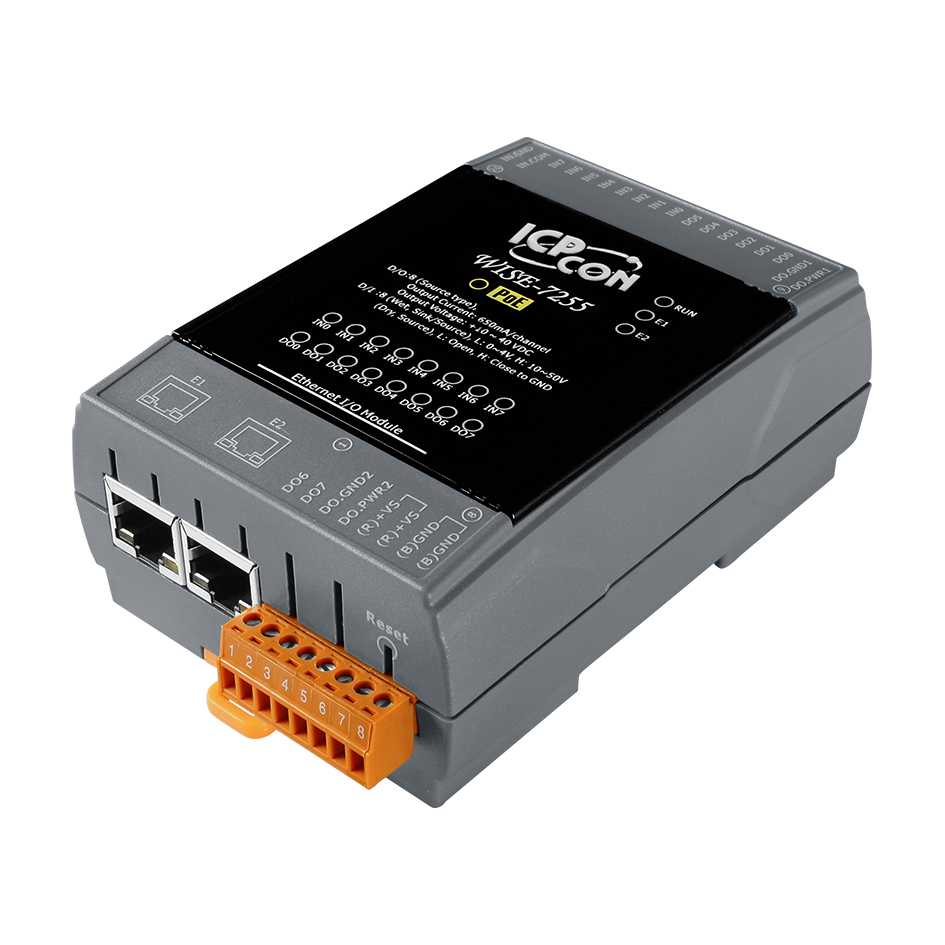

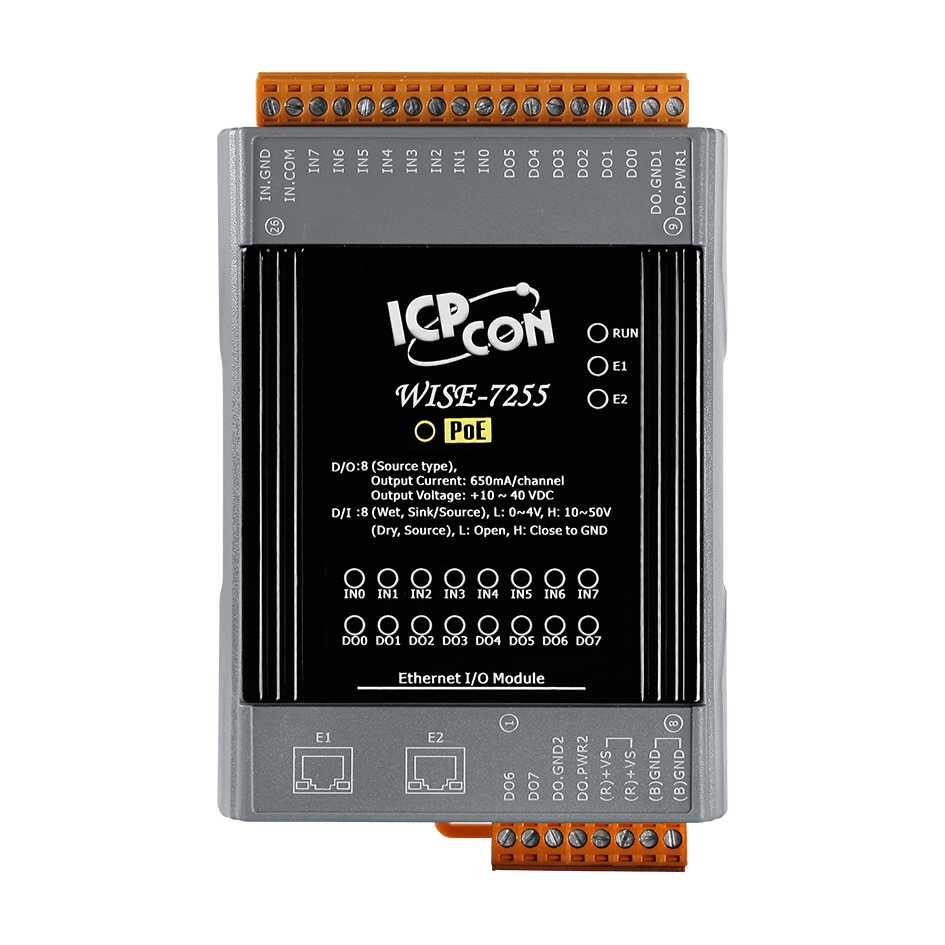

WISE-7255 Модуль с 8 каналами изолированного дискретного вывода (типа "открытый коллектор", Source) и 8 каналами дискретного ввода, с возможностью питания по PoE

Артикул полный

00-06119458

Габаритные размеры, мм

120 x 76 x 38

Потребление тока

4 Вт

Сторожевой таймер

Есть 

Процессор

16-битный CPU 

Напряжение лог. 0

Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

Тип каналов дискретного ввода

Сухой контакт (Source), Влажный контакт (Sink/Source) 

Защита от перенапряжения

70 В 
47 В пост. 

Напряжение лог. 1

Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 

Входное сопротивление

10 кОм 

Количество каналов дискретного ввода

8 

Монтаж

На DIN-рейку 
Настольный/настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Напряжение нагрузки

+10 ~ 40 В пост. 

Количество каналов дискретного вывода

8 

Защита от короткого замыкания

Есть 

Максимальная нагрузка на канал

650 мА 

Тип каналов дискретного вывода

Тип 'открытый коллектор' (Source) 

Память EEPROM

16 Кб 

Flash-память

512 Кб 

SRAM

512 Kб 

Дискретный ввод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Таймер

Старт, Стоп 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал дискретного ввода

ON, OFF, из ON в OFF, из OFF в ON, Переключить 

Правило конфигурации web-сайта

Доступ к Web-интерфейсу WISE для задания логических правил через браузер 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Удерживание временных переменных и обмен данными по Modbus/TCP 

Максимальная частота входного сигнала

50 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
