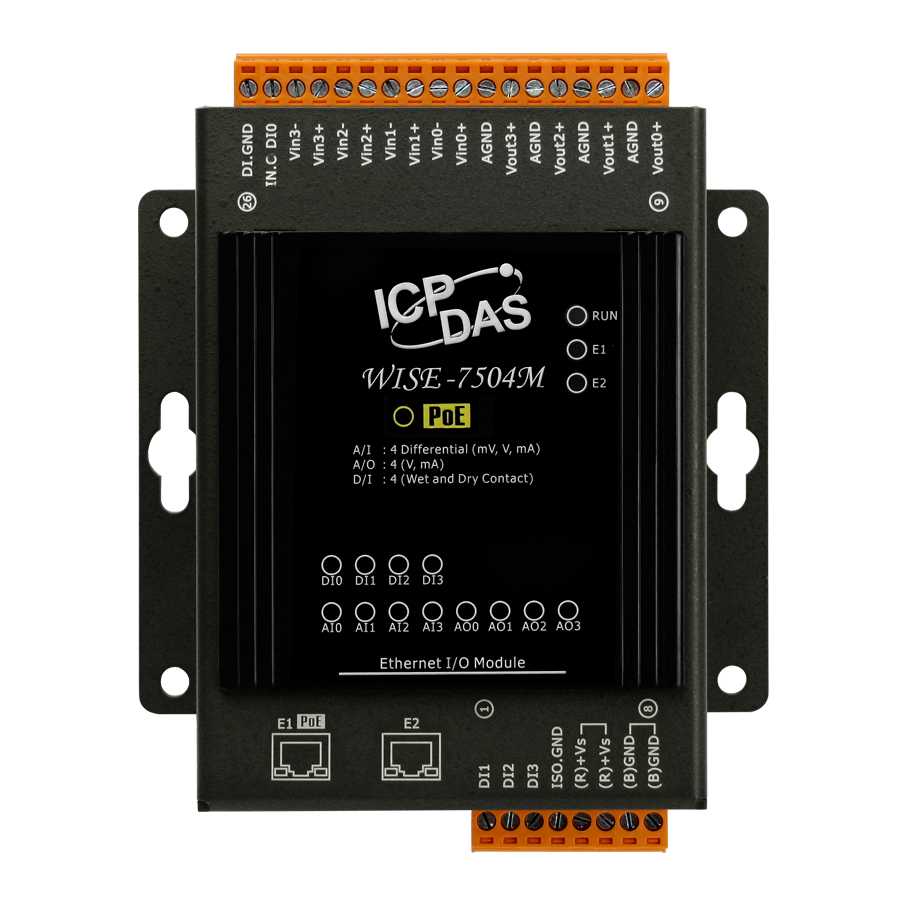

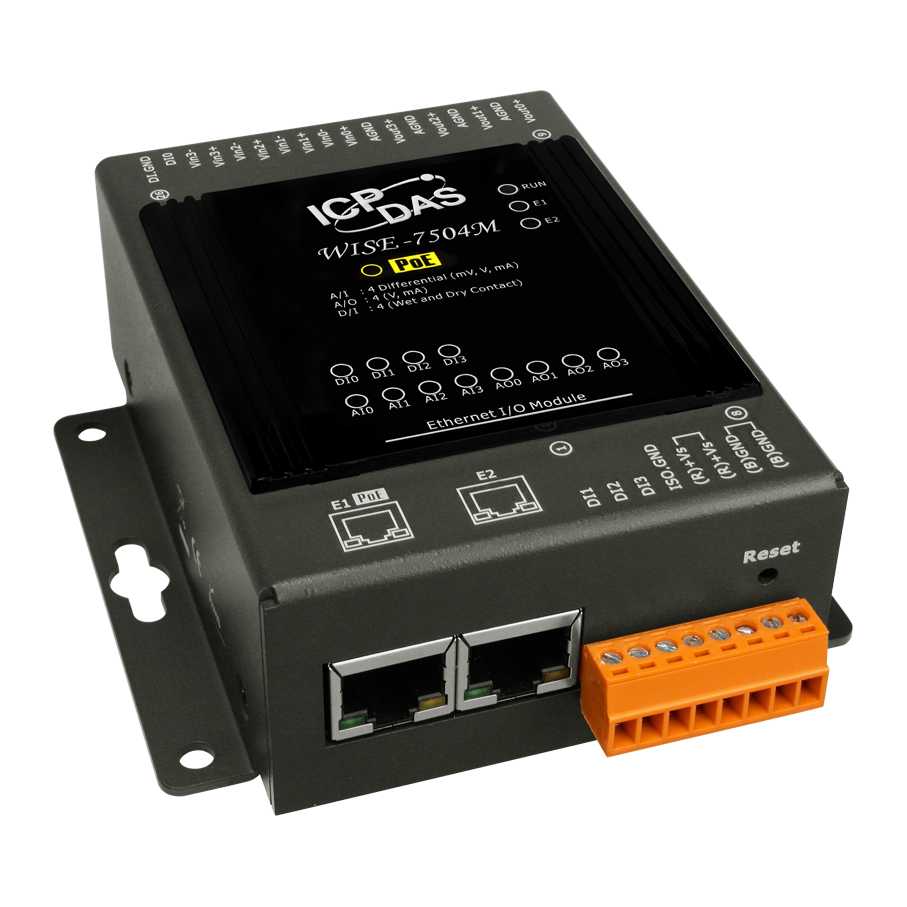

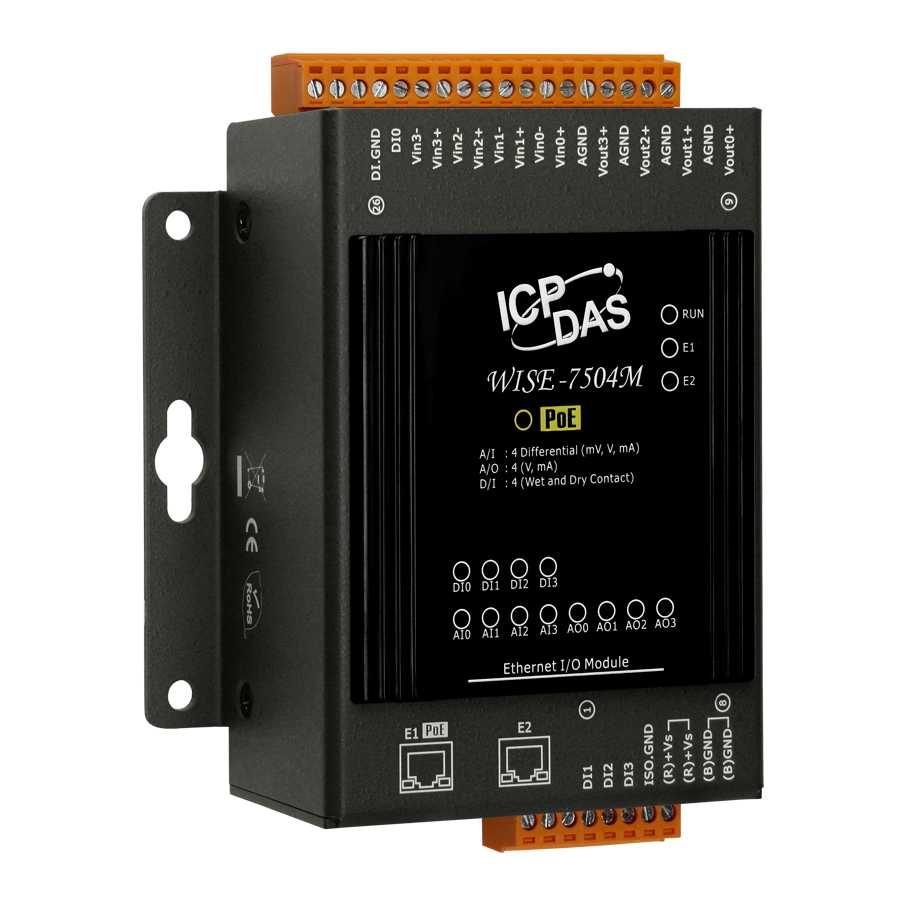

WISE-7504M Модуль с 4 каналами аналогового ввода, 4 аналогового вывода, 4 дискретного ввода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE

Артикул полный

00-06115963

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Габаритные размеры, мм

120 x 97 x 42

Потребление тока

5.1 Вт

Напряжение лог. 0

Сухой контакт: открытый; Влажный контакт: +1 В пост. макс. 

Тип каналов дискретного ввода

Сухой контакт (Source), Влажный контакт (Sink/Source) 

Защита от перенапряжения

30 В пост. 

Напряжение лог. 1

Сухой контакт: Замкнут на GND; Влажный контакт: +3.5 ~ +30 В пост. 

Количество каналов дискретного ввода

4 

Монтаж

Настольный/настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Тип каналов аналогового ввода

Дифференциальные 

Обнаружение обрыва кабеля

Есть 
Есть, +4 ~ +20 мА 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Частота дискретизации

10 Гц 

Подавление синфазных помех (Общий режим)

86 дБ 

Входное сопротивление

По току: 125 Ом 
По напряжению: 2 МОм 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

4 

Точность АЦП

±0.1% 

Диапазон входных сигналов по току

0 ~ 20 мА 
±20 мА 
4 ~ 20 мА 

Количество каналов ЦАП

4 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Разрешение ЦАП

12 бит 

Сопротивление нагрузки

400 Ом 

Диапазон выходных сигналов по напряжению

0 ~ 10 В 
±5 В 
0 ~ 5 В 
±10 В 

Точность ЦАП

±0.1% от полного диапазона 

Дискретный ввод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Расписание

Старт, Стоп 
В пределах, Вне пределов 
Установка регуляных заданий 

Таймер

Старт, Reset 
Таймаут, Не Таймаут 

Канал аналогового вывода

Изменить значение 

CGI-команды

Отправить 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Канал дискретного ввода

Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Максимальная частота входного сигнала

50 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Тип устройства

Модуль удаленного ввода/вывода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Защита от неверной полярности

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
