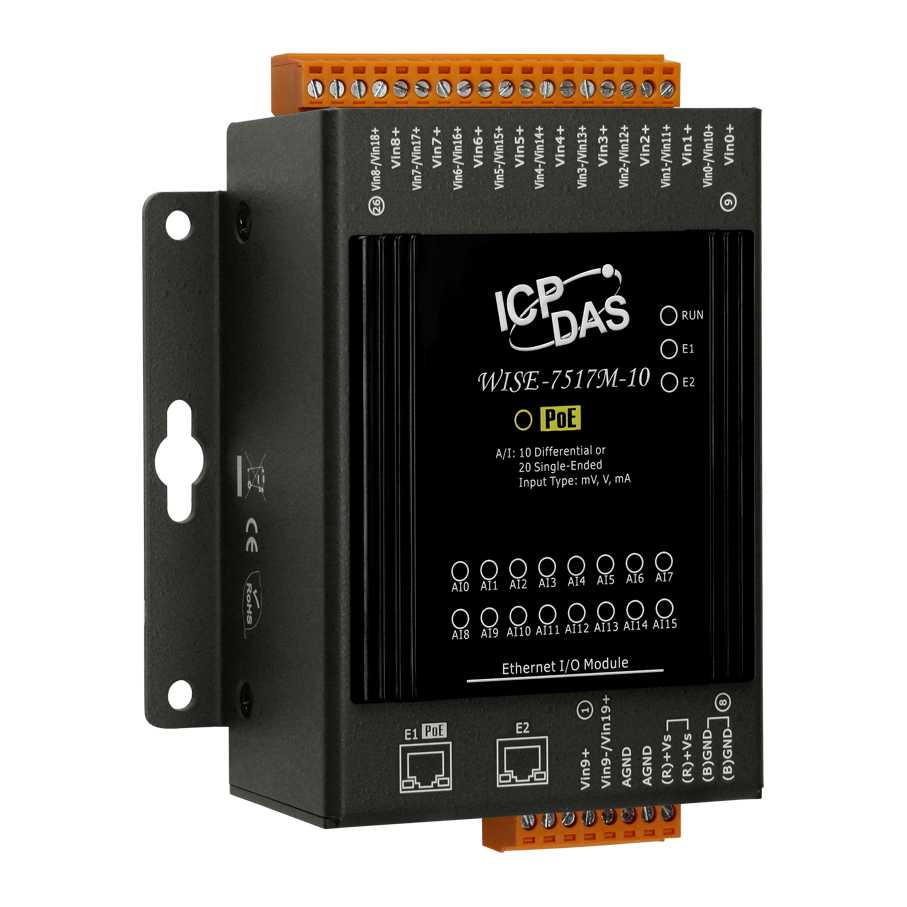

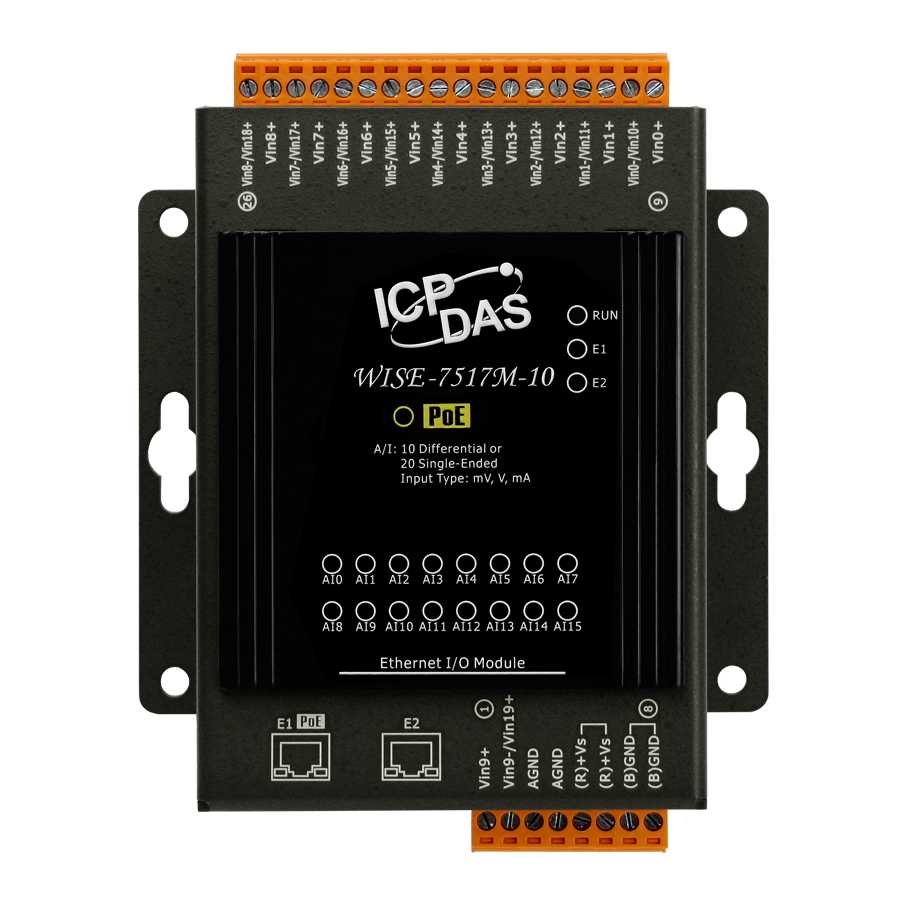

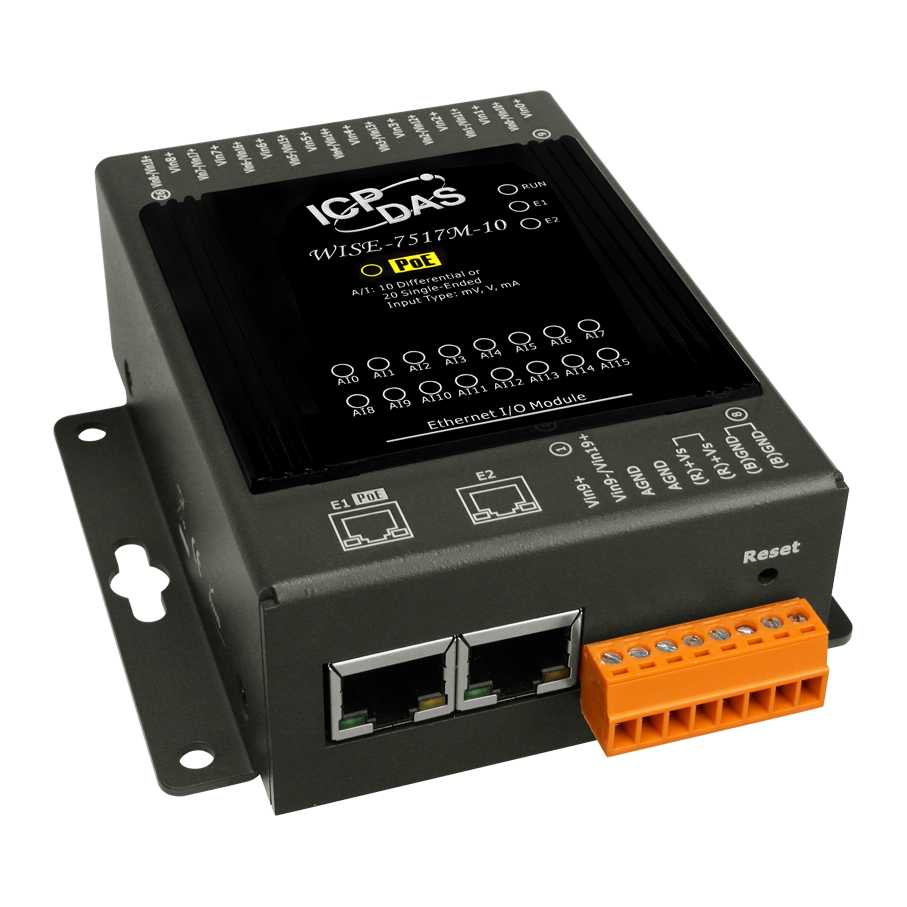

WISE-7517M-10 Модуль с 10/20 каналами аналогового ввода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE

Артикул полный

00-06115964

Габаритные размеры, мм

120 x 97 x 42

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Потребление тока

3.7 Вт

Монтаж

Настольный/настенный 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Тип каналов аналогового ввода

10 дифференциальных или 20 потенциальных (выбирается программно) 

Обнаружение обрыва кабеля

Есть 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Частота дискретизации

10 Гц 

Подавление синфазных помех (Общий режим)

86 дБ 

Входное сопротивление

По току: 125 Ом 
По напряжению: 2 МОм 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

10/20 

Точность АЦП

±0.1% 

Диапазон входных сигналов по току

0 ~ 20 мА 
±20 мА 
4 ~ 20 мА 

Память EEPROM

16 Кб 

Объем карты памяти

до 32 Гб 

Flash-память

512 Кб 

SRAM

512 Kб 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Расписание

Старт, Стоп 
В пределах, Вне пределов 
Установка регуляных заданий 

Таймер

Старт, Reset 
Таймаут, Не Таймаут 

CGI-команды

Отправить 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Тип устройства

Модуль удаленного ввода/вывода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Защита от неверной полярности

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
