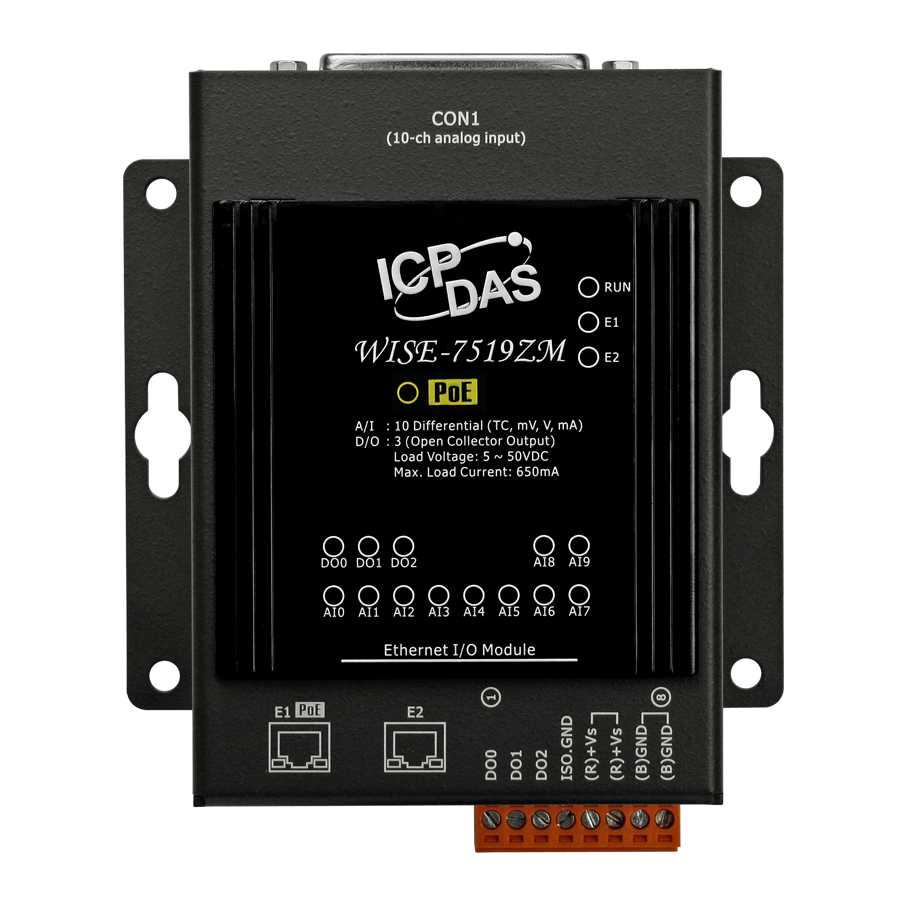

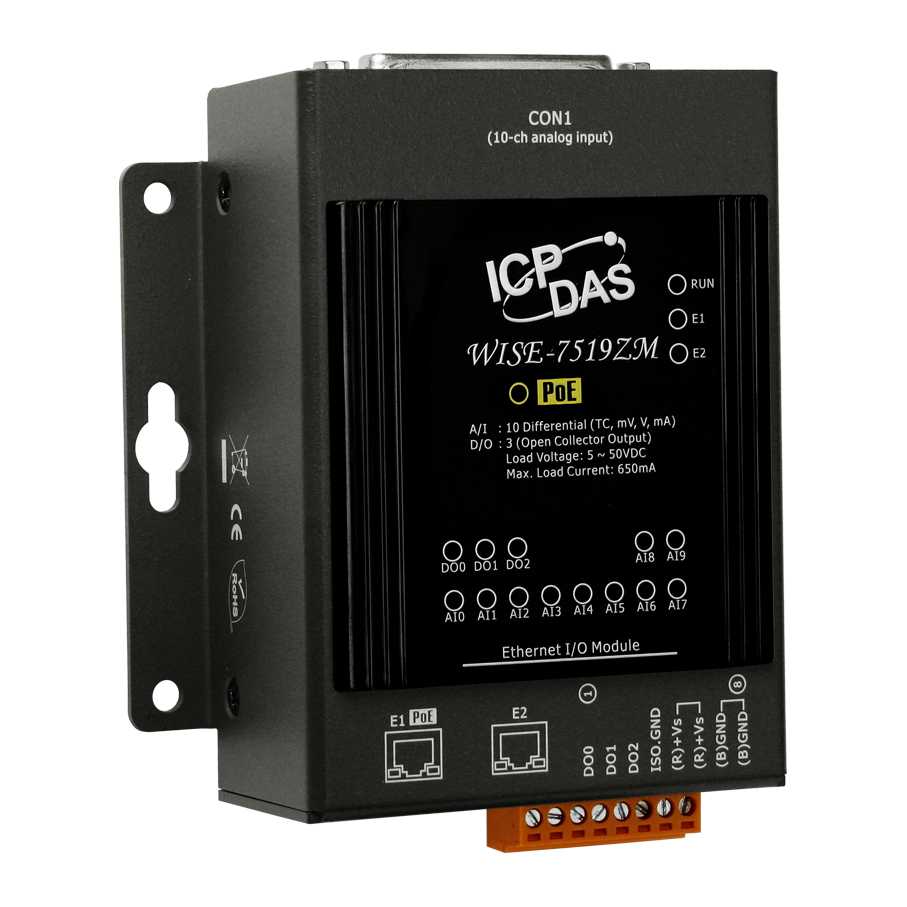

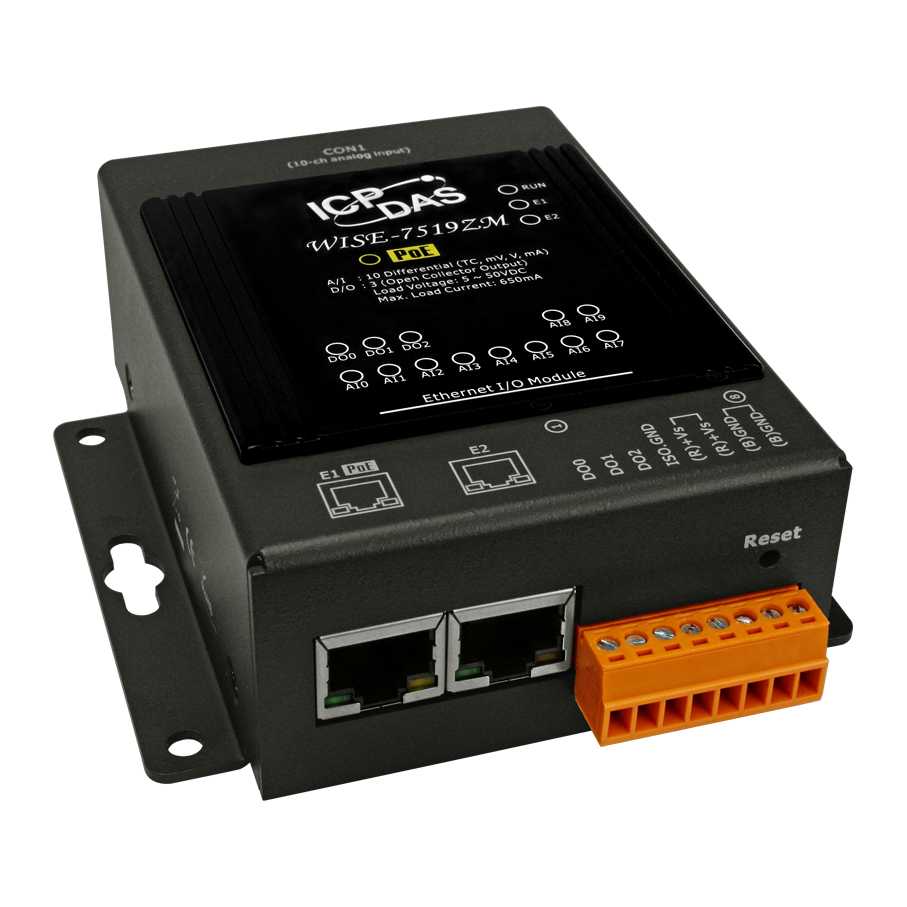

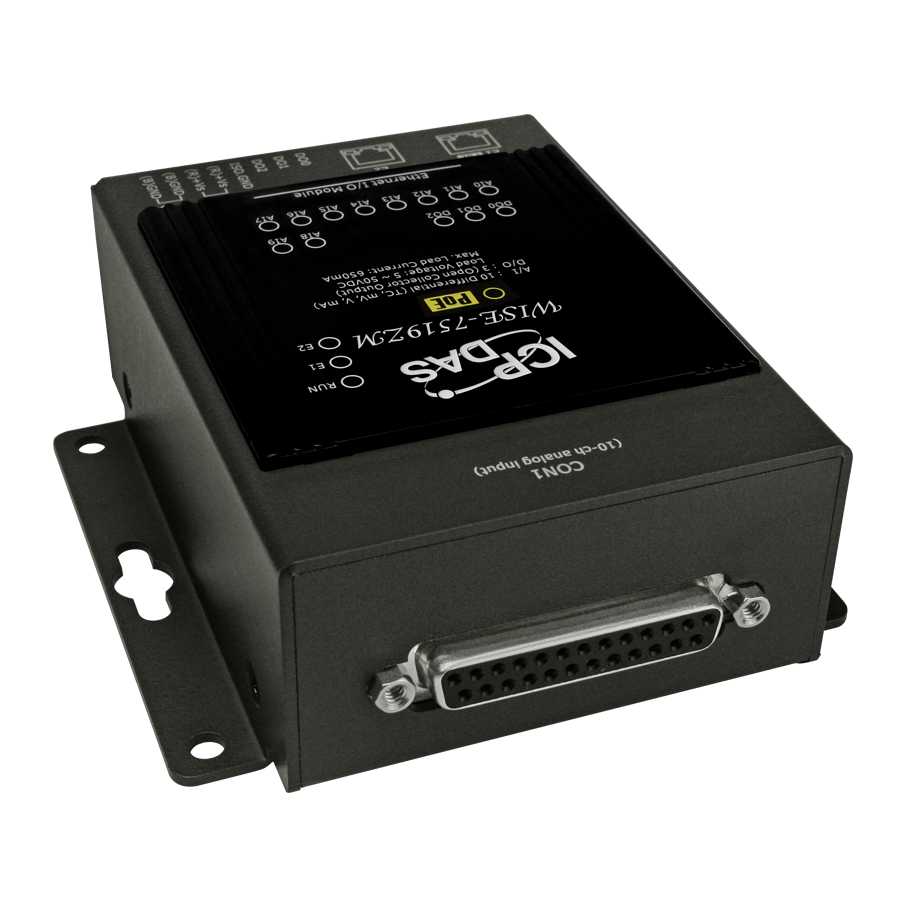

WISE-7519ZM/S Модуль с 10 каналами универсального аналогового ввода, 3 дискретного вывода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE (в комплект поставки

Артикул полный

00-06115965

Габаритные размеры, мм

114 x 97 x 38

Температурный дрейф нуля

±0.5 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Потребление тока

3.6 Вт

Монтаж

Настольный/настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Тип интерфейса

PoE 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Обнаружение обрыва кабеля

Есть 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Постоянный вывод температуры

Есть 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Подавление синфазных помех (Общий режим)

86 дБ 

Входное сопротивление

>300 кОм 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±50 мВ 
±150 мВ 
±5 В 
±10 В 
±100 мВ 
±15 мВ 
±2.5 В 
±500 мВ 
±1 В 

Количество каналов АЦП

10 

Точность АЦП

±0.1% от полного диапазона 

Диапазон входных сигналов по току

0 ~ 20 мА 
±20 мА 
4 ~ 20 мА 

Напряжение нагрузки

+5 ~ +50 В пост. 

Количество каналов дискретного вывода

3 

Защита от перегрузки

1.4 A 

Защита от короткого замыкания

Есть 

Защита от перенапряжения

60 В пост. 

Максимальная нагрузка на канал

650 мА 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Расписание

Старт, Стоп 
В пределах, Вне пределов 
Установка регуляных заданий 

Таймер

Старт, Reset 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Тип устройства

Модуль удаленного ввода/вывода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Защита от неверной полярности

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
