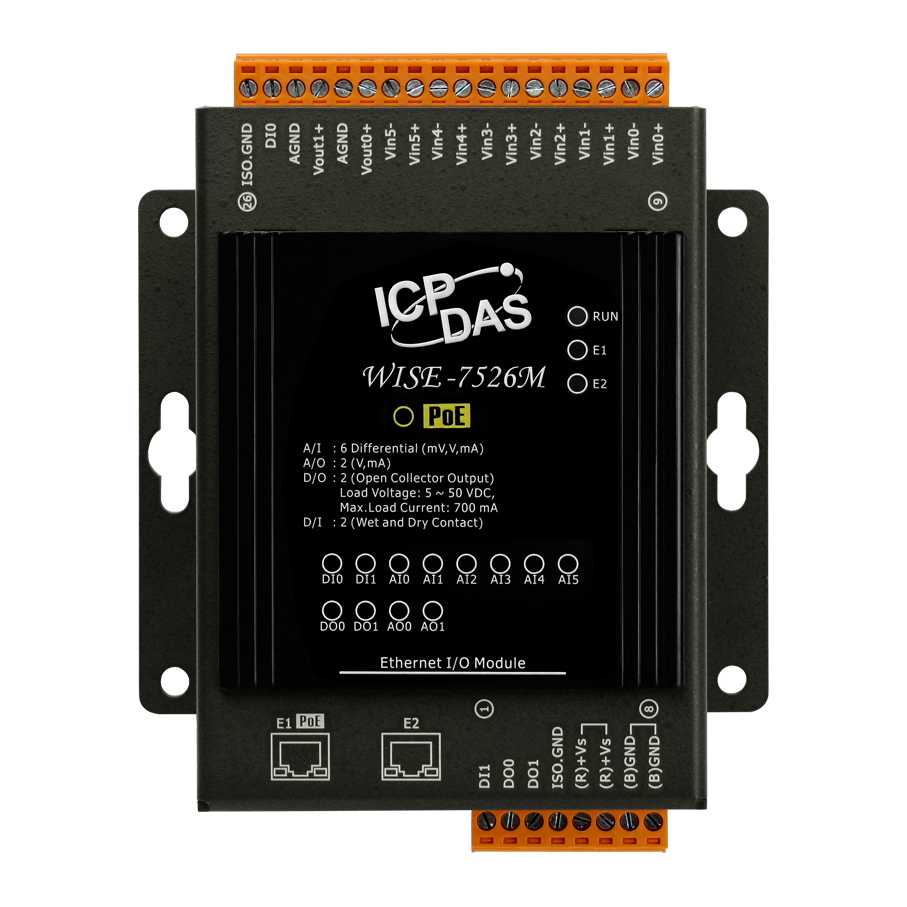

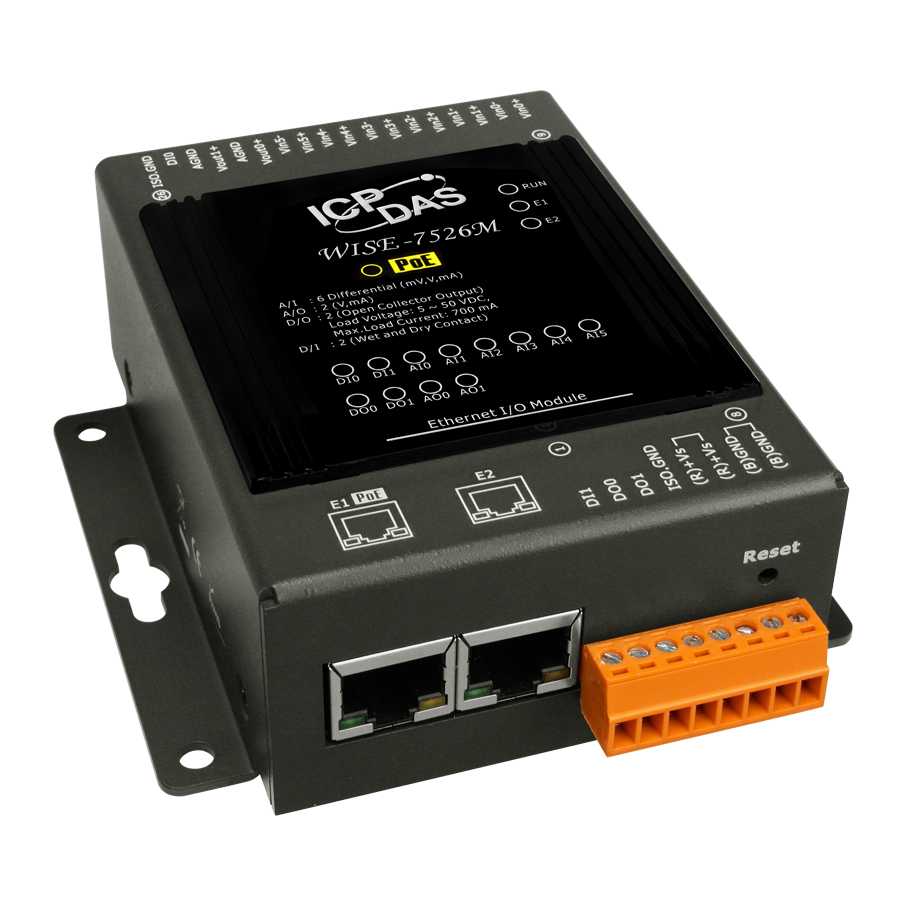

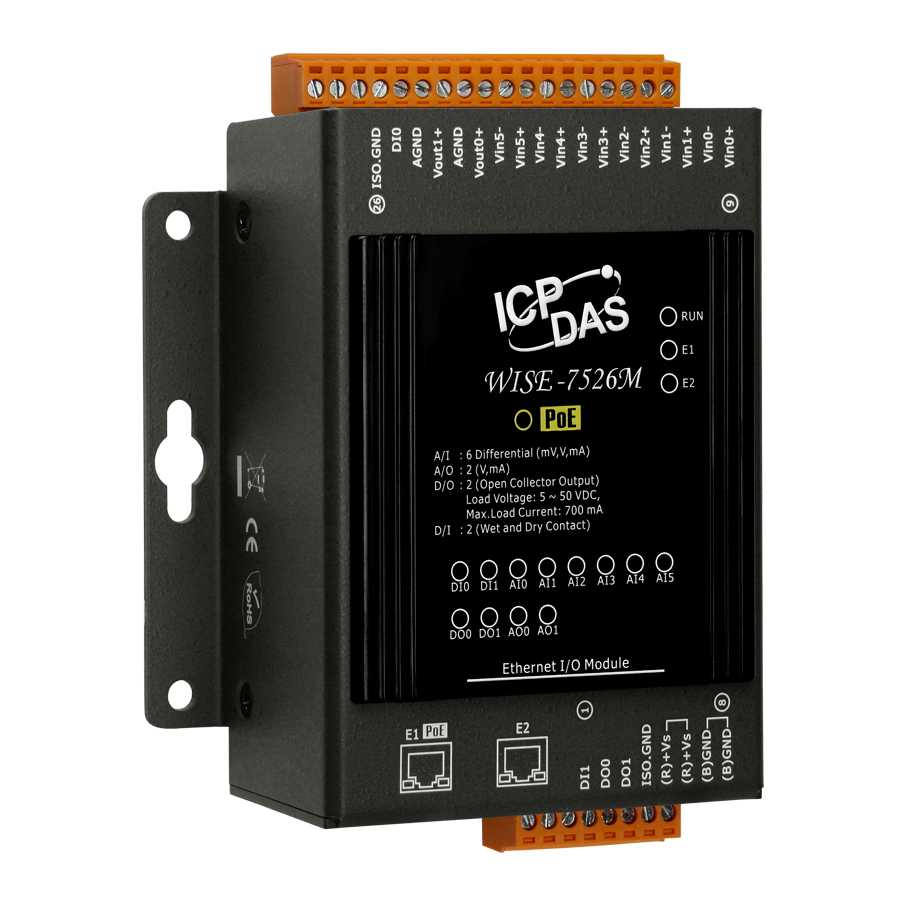

WISE-7526M Модуль с 6 каналами аналогового ввода, 2 аналогового вывода, 2 дискретного ввода, 2 дискретного вывода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по P

Артикул полный

00-06115967

Габаритные размеры, мм

120 x 97 x 42

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Потребление тока

4.4 Вт

Напряжение лог. 0

Сухой контакт: открытый; Влажный контакт: +1 В пост. макс. 

Тип каналов дискретного ввода

Сухой контакт (Source), Влажный контакт (Sink/Source) 

Защита от перенапряжения

30 В пост. 
60 В пост. 

Напряжение лог. 1

Сухой контакт: Замкнут на GND; Влажный контакт: +3.5 ~ +30 В пост. 

Количество каналов дискретного ввода

2 

Монтаж

Настольный/настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Тип интерфейса

PoE 

Протоколы Ethernet

Modbus TCP 
MQTT 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Тип каналов аналогового ввода

Дифференциальные 

Индивидуальная настройка каналов

Есть 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Частота дискретизации

10 Гц 

Подавление синфазных помех (Общий режим)

86 дБ 

Входное сопротивление

По току: 125 Ом 
По напряжению: 2 МОм 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

6 

Точность АЦП

±0.1% 

Диапазон входных сигналов по току

0 ~ 20 мА 
±20 мА 
4 ~ 20 мА 

Количество каналов ЦАП

2 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Разрешение ЦАП

12 бит 

Сопротивление нагрузки

500 Ом 

Диапазон выходных сигналов по напряжению

0 ~ 10 В 
±5 В 
0 ~ 5 В 
±10 В 

Точность ЦАП

±0,1% от полного диапазона (25 °С) 

Напряжение нагрузки

+5 ~ +50 В пост. 

Количество каналов дискретного вывода

2 

Защита от перегрузки

1.4 A 

Защита от короткого замыкания

Есть 

Максимальная нагрузка на канал

700 мА 

Тип каналов дискретного вывода

Sink 
Тип 'открытый коллектор', изолированный 

Дискретный ввод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Расписание

Старт, Стоп 
В пределах, Вне пределов 
Установка регуляных заданий 

Таймер

Старт, Reset 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Канал аналогового вывода

Изменить значение 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал аналогового ввода

=, <, >, >=, <= 

Канал дискретного ввода

Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Максимальная частота входного сигнала

50 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Тип устройства

Модуль удаленного ввода/вывода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Защита от неверной полярности

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
