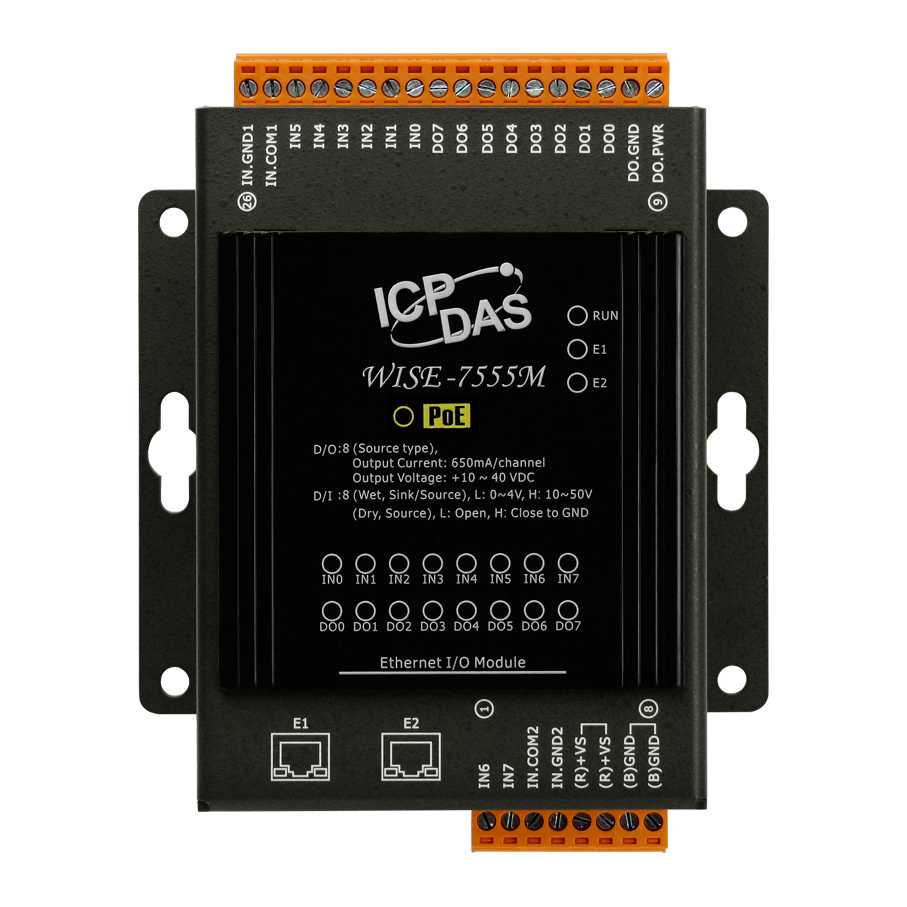

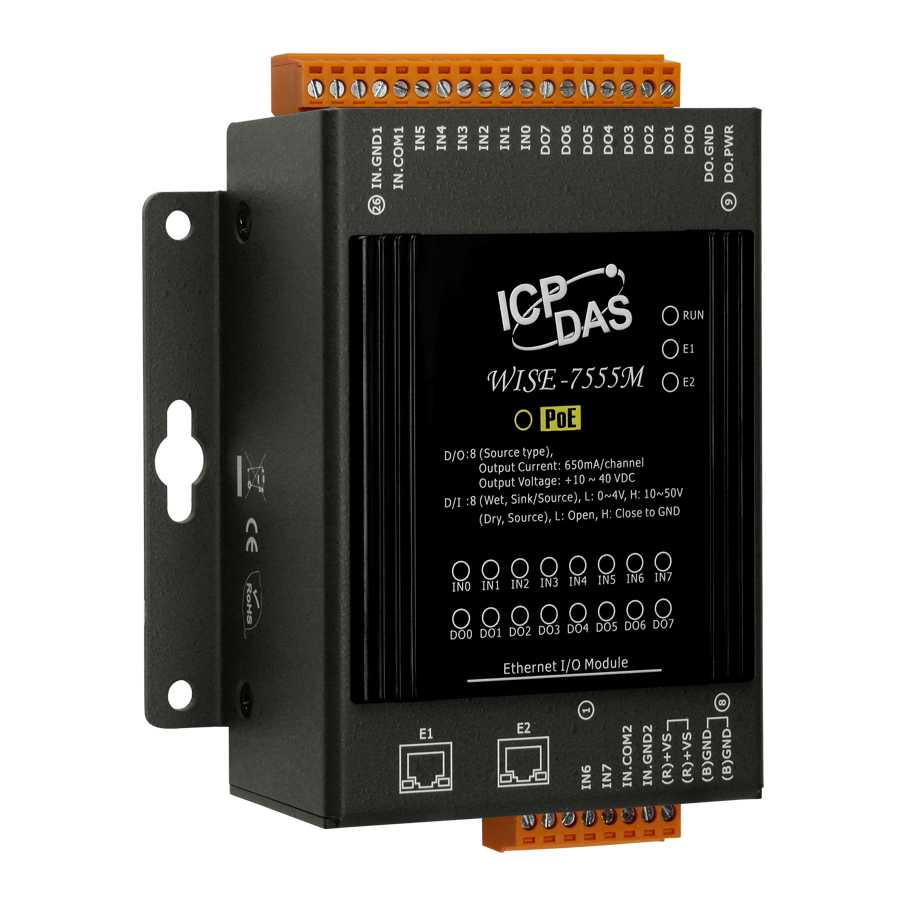

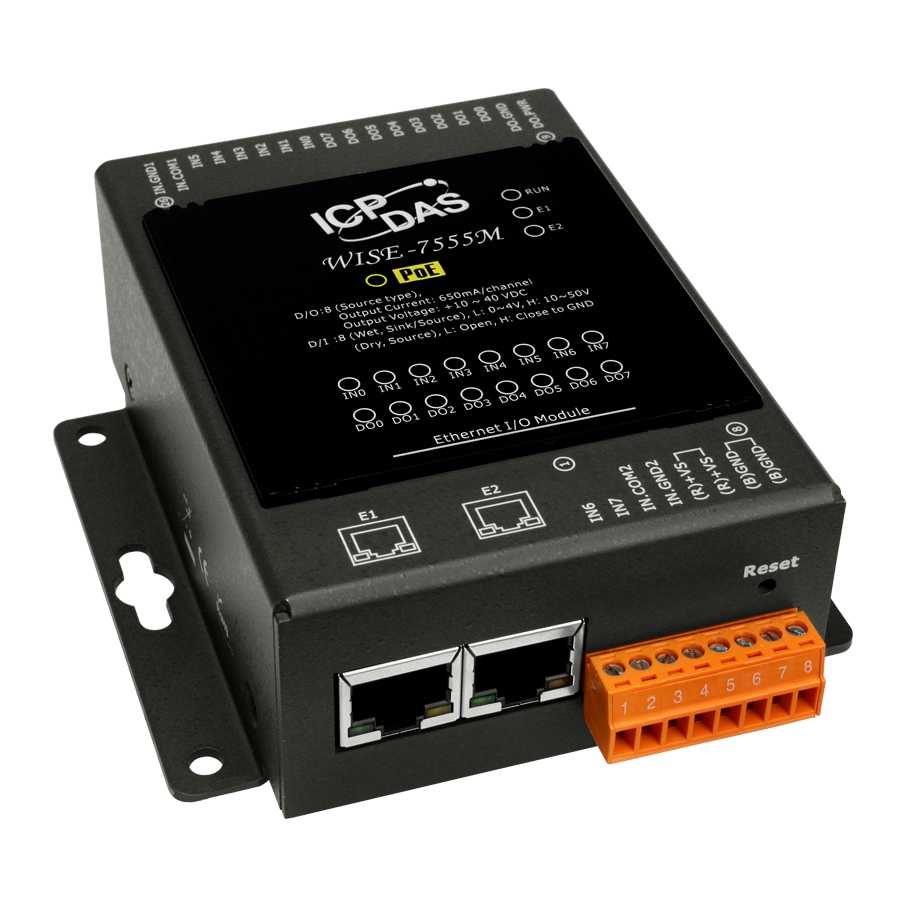

WISE-7555M Модуль с 8 каналами дискретного ввода, 8 дискретного вывода и со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE

Артикул полный

00-06115968

Габаритные размеры, мм

120 x 97 x 42

Потребление тока

3.7 Вт

Напряжение лог. 0

Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

Тип каналов дискретного ввода

Сухой контакт (Source), Влажный контакт (Sink/Source) 

Напряжение лог. 1

Сухой контакт: Замкнут на GND; Влажный контакт: +3.5 ~ +30 В пост. 

Входное сопротивление

10 кОм 

Количество каналов дискретного ввода

8 

Монтаж

Настольный/настенный 

Изоляция ввода/вывода

2500 В пост. 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Тип интерфейса

PoE 

Протоколы Ethernet

Modbus TCP 
MQTT 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Протокол

Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 

Напряжение нагрузки

+10 ~ 40 В пост. 

Количество каналов дискретного вывода

8 

Защита от короткого замыкания

Есть 

Защита от перенапряжения

47 В пост. 

Максимальная нагрузка на канал

650 мА 

Тип каналов дискретного вывода

Source 
Тип 'открытый коллектор', изолированный 

Дискретный ввод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

Peer-to-Peer

DO(On/Off), AO, IR 
DI, AI, DI счетчик, DO счетчик, IR 

Скрипты

Выполнить 
Задание групп действий THEN/ELSE 

Внутренний регистр

Поменять значение 
=, <, >, >=, <= 

Расписание

Старт, Стоп 
В пределах, Вне пределов 
Установка регуляных заданий 

Таймер

Старт, Reset 
Таймаут, Не Таймаут 

Дискретный вывод (счетчик)

Reset 
=, >, <, >=, <=, Изменить 

CGI-команды

Отправить 

Канал дискретного вывода

ON, OFF, Pulse 

Email

Отправить 

i18n::field-status

Включить, Выключить 

Канал дискретного ввода

Вкл, Выкл, Передний фронт, Задний фронт, Переключить 

Правило конфигурации web-сайта

Конфигурирование логики WISE через web-интерфейс 

Удаленные модули Peer-to-Peer

Установка параметров соединения 

Таймеры

Задержка / Отсчет 

Логические правила IF-THEN-ELSE

3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 

Внутренние регистры

Хранение временных переменных и обмен данными по Modbus/TCP 

Максимальная частота входного сигнала

50 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Тип устройства

Модуль удаленного ввода/вывода 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Защита от неверной полярности

Есть 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Комплект поставки

Устройство 
краткое руководство пользователя 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80
