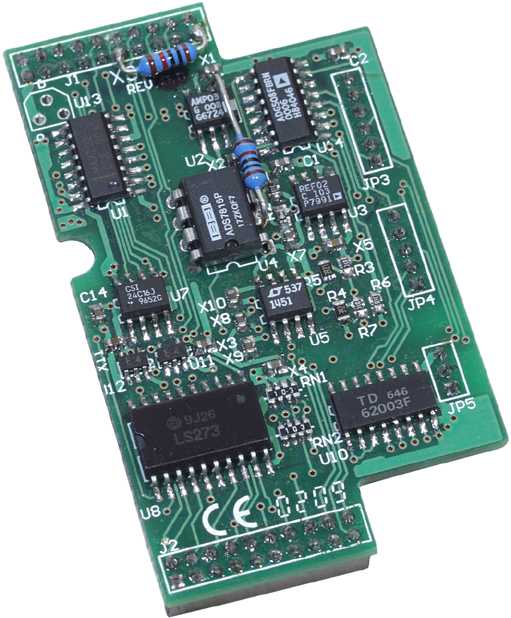

X305 Плата расширения для контроллеров серий I-7188XB/XG/EX/EG, μPAC-7186EX/EG/FD/SM, 7 каналов АЦП и 1 канал ЦАП, 2 DO, 2 DI

Частота выборки

1800 Гц 

Габаритные размеры, мм

64 x 38

Частота дискретизации

1 кГц макс.

Количество каналов ЦАП

1
1 

Напряжение для выхода по току

10 мА

Артикул полный

00-01138078

Количество каналов дискретного ввода

2 

Тип каналов дискретного ввода

Sink 

Напряжение лог. 0

1 В макс. 

Напряжение лог. 1

+3.5 ~ 30 В 

Изоляция каналов

Нет 

Совместимость с контроллерами I-7188, uPAC-7186

XB/XG/EX/EG 
uPAC-7186 

Диапазон входных сигналов по напряжению

±5 В 

Количество каналов АЦП

7 

Разрешение АЦП

12 бит 

Разрешение АЦП, бит

12 

Входное сопротивление

50 кОм 

Защита от перенапряжения

±30 В пост. 

Разрешение ЦАП

12 бит 

Диапазон выходных сигналов по напряжению

±5 В 

Разрешение ЦАП, бит

12 

Количество каналов дискретного вывода

2 

Ток нагрузки

100 мА макс. 

Тип каналов дискретного вывода

Открытый коллектор 

Напряжение нагрузки

30 В макс. 

Тип устройства

Плата 

Рабочее напряжение

5 В пост. 

Рабочая влажность, %

5 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +80 

Комплект поставки

Устройство 

Монтаж

В контроллер
