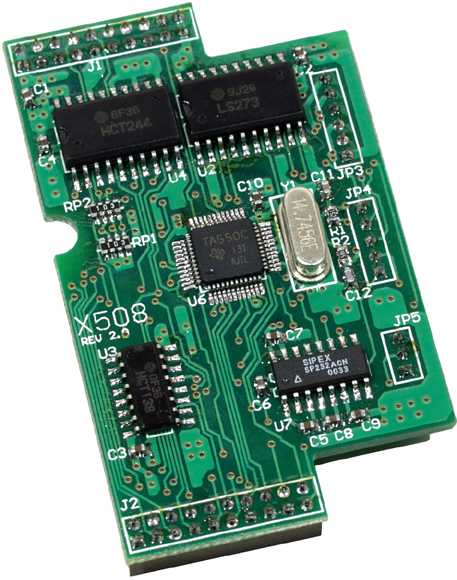

X508 CR Плата расширения для контроллеров серий I-7188XB/XG/EX/EG, μPAC-7186EX/EG/FD/SM, 1 порт RS-232, 4 канала DI, 4 DO

Количество портов RS-232

1

Габаритные размеры, мм

64 x 38

Буфер данных FIFO, байт

16

Передаваемые сигналы

TXD, RXD, RTS, CTS, GND

Артикул полный

00-01148966

Количество каналов дискретного ввода

4 

Тип каналов дискретного ввода

Sink 

Напряжение лог. 0

1 В макс. 

Напряжение лог. 1

+3.5 ~ 30 В 

Изоляция каналов

Нет 

Стоповые биты

1, 1.5, 2 

Максимальная скорость передачи данных

до 115,2 Кбит/с 

Изоляция последовательной линии

Нет 

Бит данных

5, 6, 7, 8 

Четность

нет, чет, нечет, 0, 1 

Совместимость с контроллерами I-7188, uPAC-7186

XB/XG/EX/EG 
uPAC-7186 

Количество каналов дискретного вывода

4 

Ток нагрузки

100 мА макс. 

Тип каналов дискретного вывода

Открытый коллектор 

Напряжение нагрузки

30 В макс. 

Тип устройства

Плата 

Рабочее напряжение

5 В пост. 

Рабочая влажность, %

5 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +80 

Комплект поставки

Устройство 

Монтаж

В контроллер
