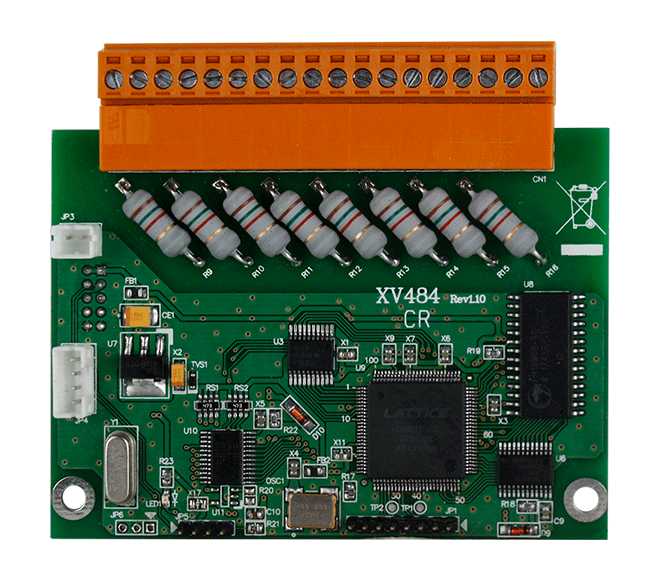

XV484 CR Плата расширения, энкодер/счетчик/частотомер (4/8 каналов)

Артикул полный

00-06134852

Габаритные размеры, мм

59 x 82 x 13

Потребление тока

1.2 Вт

Тип устройства

Плата 

Рабочее напряжение

5 В 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Изоляция каналов внутренней логики

2000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Разрешение счетчика/энкодера, бит

32 

Максимальная частота счета

1 МГц 

Напряжение в закрытом состоянии

+3 В пост. макс. 

Напряжение в открытом состоянии

+5 ~ 24 В пост.тока 

Режим энкодера

Режим квадратурного счета, режим счета CW/CCW, режим счета Pulse/Dir 
Фазы A/B 
Вверх или Вверх/Вниз 

Количество каналов Энкодер/Частотомер/Счетчик

CW/CCW счетчик: 4 канала 
Счетчик Dir/Pulse: 4 канала 
Фазы A/B: 4 канала 
Счетчик вверх: 8 каналов 
Частотомер: 8 каналов 

Комплект поставки

Устройство 

Монтаж

В контроллер
