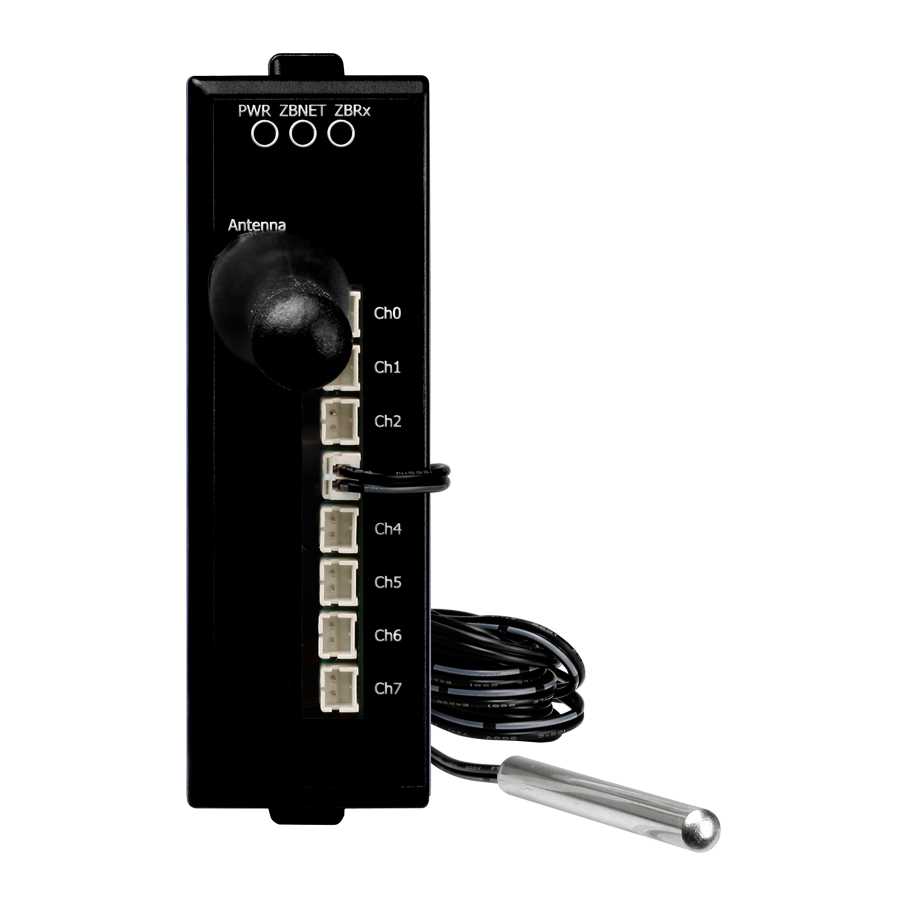

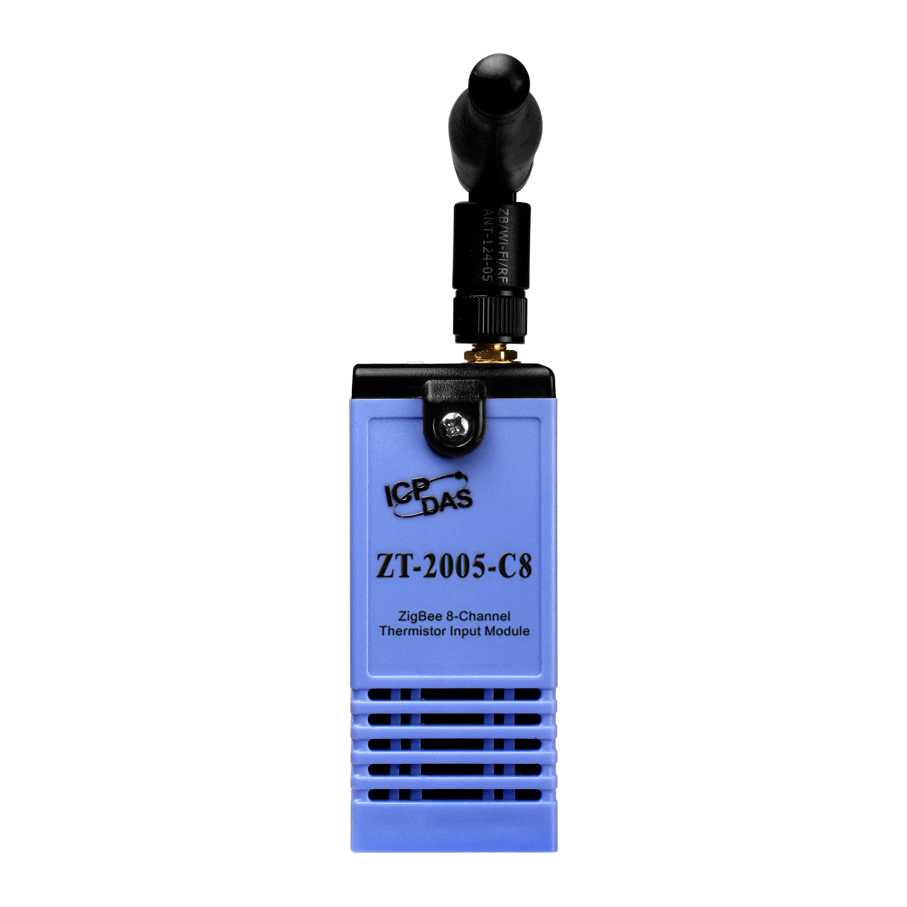

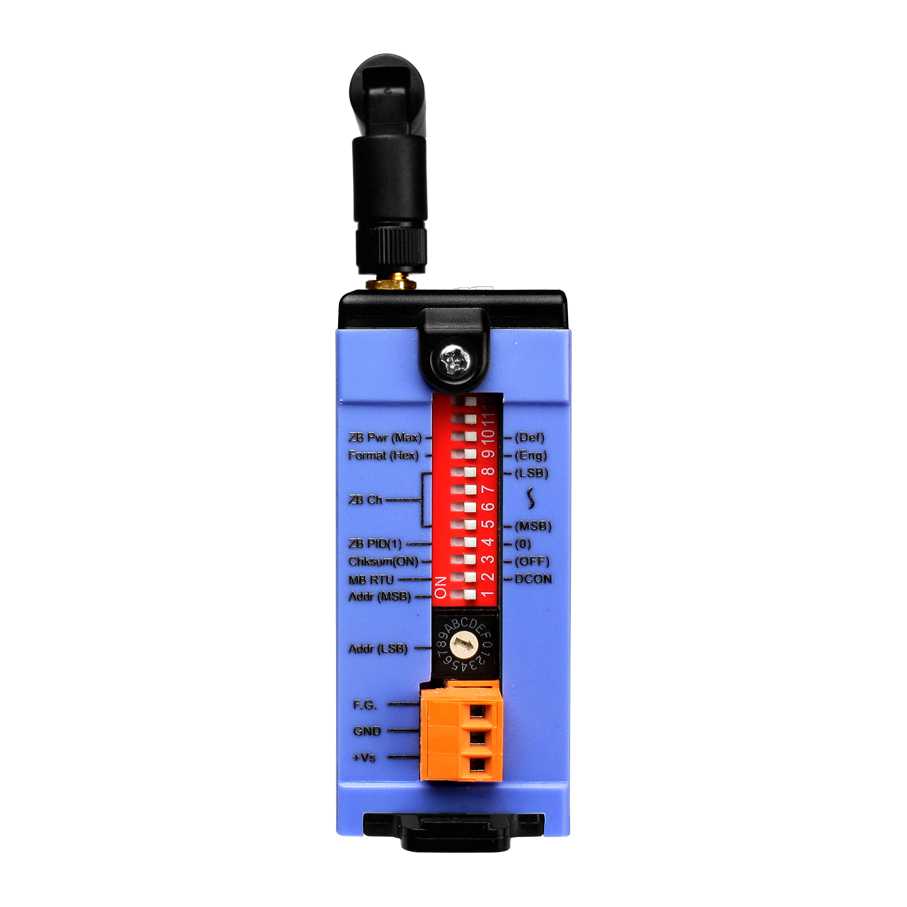

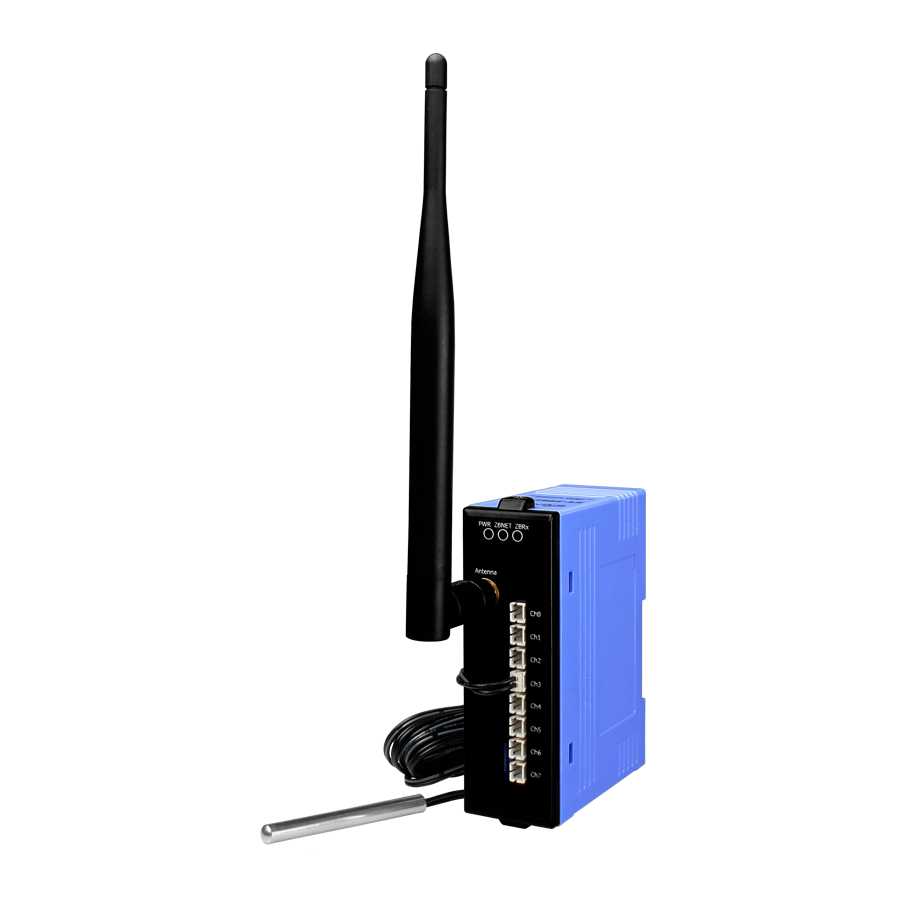

ZT-2005-C8 CR Модуль ввода-вывода ZigBee, 8 каналов терморезистор

Артикул полный

00-06131121

Габаритные размеры, мм

87 x 33 x 110

Потребление тока

1 Вт

Частота дискретизации

10 Гц

Тип подключаемых датчиков

Термистор (только CA-021)

Комплект поставки

Устройство 
краткое руководство пользователя 
1 термистор CA-012 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Системные индикаторы

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Защита от перенапряжения

±3 кВ для линии питания 
120 В пост./110 В перем. 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Тип каналов аналогового ввода

2-проводные 

Подавление синфазных помех (Общий режим)

150 дБ 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Точность АЦП

±1°C 

Разрешение АЦП

12 бит 

Количество каналов АЦП

8 

Тип каналов

Аналоговый ввод 

Тип устройства

Модуль аналогового ввода 

Мощность передатчика

11 dBm 

Антенна

Всенаправленная 5 dBi 

Дальность передачи (LOS)

700 м 

Максимальное количество устройств Slave

255 

Стандарт

ZigBee 2007 Pro 

Поддерживаемые протоколы

DCON, Modbus RTU 

Наименование

CA-021 

Тело датчика

6x60 мм, нержавеющая сталь (SUS304) 

Провод

4.94 м, UL2651 #24AWG*2C (TS) 

Разъем

2-контактный, промежуток 2 мм 

Сопротивление

R25 = 10 кОм ±1% 

Постоянная B

R25/85=3 435 000 ±1% 

Фактор рассеивания

≧3 мВ/°C 

Термическая постоянная времени

≦15 с 

Диапазон измеряемой температуры

-40 ~ 105 °C
