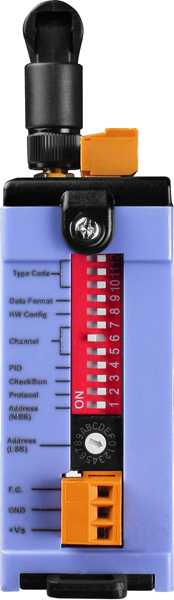

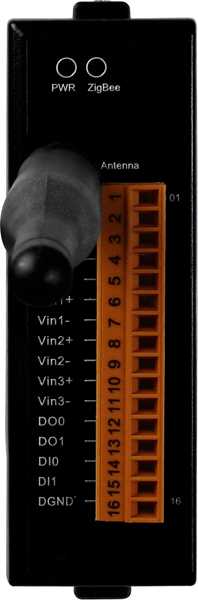

ZT-2026 CR Модуль ввода-вывода ZigBee, 2 дискретных ввода, 2 дискретных вывода, 4 аналоговых ввода, 2 аналоговых вывода

Артикул полный

00-06097732

Габаритные размеры, мм

87 x 33 x 110

Потребление тока

2.1 Вт

Частота дискретизации

10 Гц

Тип каналов дискретного ввода

Sink 

Входное сопротивление

10 кОм 

Количество каналов дискретного ввода

2 

Напряжение лог. 0

+1 В макс. 

Напряжение лог. 1

+3.5 ~ +50 В 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Системные индикаторы

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Защита от перенапряжения

Есть 

Защита EFT (IEC 61000-4-4)

Есть 

Защита ESD (IEC 61000-4-2)

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Индивидуальная настройка каналов

Есть 

Диапазон входных сигналов по току

-20 ~ +20 мА 
±20 мА 

Точность АЦП

±0.1% 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

4 

Нагрузочная способность выхода по напряжению

20 мА 

Количество каналов ЦАП

2 

Установка безопасного значения

Есть 

Установка значения при подаче питания

Есть 

Точность ЦАП

±0.1% 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Разрешение ЦАП

12 бит 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

2 

Напряжение нагрузки

+5 ~ +50 В пост. 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
Sink 
Тип 'открытый коллектор', изолированный 

Максимальная нагрузка на канал

700 мА 

Максимальная частота входного сигнала

50 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

10 мс 

Тип каналов

Аналоговый ввод 
Аналоговый вывод 
Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 
Модуль аналогового вывода 

Мощность передатчика

11 dBm 

Антенна

Всенаправленная 5 dBi 

Дальность передачи (LOS)

700 м 

Максимальное количество устройств Slave

255 

Стандарт

ZigBee 2007 Pro
