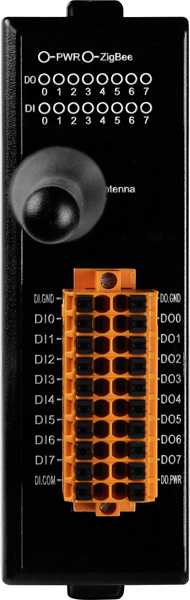

ZT-2055 CR Модуль ввода-вывода ZigBee, 8 дискретных вводов, 8 дискретных выводов

Артикул полный

00-06099303

Габаритные размеры, мм

96 x 33 x 110

Индикаторы ввода/вывода

8 индикаторов дискретного ввода, 8 индикаторов дискретного вывода

Потребление тока

2.5 Вт

Тип каналов дискретного ввода

Сухой контакт (Source), Влажный контакт (Sink/Source) 

Защита от перенапряжения

±70 В пост. 
±3 кВ для линии питания 
60 В пост. 

Входное сопротивление

3 кОм, 0.33 Вт 

Количество каналов дискретного ввода

8 

Напряжение лог. 0

Сухой контакт: открытый; Влажный контакт: +4 В пост. макс. 

Напряжение лог. 1

Сухой контакт: Замкнут на GND; Влажный контакт: +10 ~ +50 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Системные индикаторы

Есть 

Рабочее напряжение

10 ~ 30 В пост.тока 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Количество каналов дискретного вывода

8 

Защита от перегрузки

1.4 А (с защитой от короткого замыкания) 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Установка безопасного значения

Есть, настраивается программно 

Тип каналов дискретного вывода

Открытый коллектор, Sink 

Максимальная нагрузка на канал

650 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Максимальная частота входного сигнала

100 Гц 

Максимальное разрешение счетчика

16 бит 

Минимальная ширина импульса

5 мс 

Тип каналов

Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Мощность передатчика

11 dBm 

Антенна

Всенаправленная 5 dBi 

Дальность передачи (LOS)

700 м 

Максимальное количество устройств Slave

255 

Стандарт

ZigBee 2007 Pro
